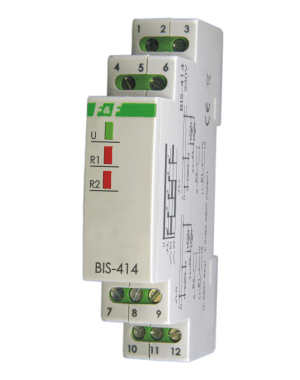

Relé bi-est. Seq.Un=230VAC I=10A 1mód. BIS-414
Com aplicação dentro de caixa de aparelhagem
Aplicação
Os relés de pulsos eletrónicos bi-estáveis permitem ao utilizador atuar sobre a iluminação ou outros aparelhos através de várias localizações através de botoneiras de controlo ligadas em paralelo.
Funcionamento
Ativando o relé num novo ciclo de fase faz-se através de um impulso criado por qualquer botão de pressão ligado ao relé. O relé não memoriza a posição do contacto do relé, i. e., em casos de falha de alimentação, e subsequente retoma da mesma, o contacto do relé ficará na posição desligado.
Esta solução previne a atuação automática dos receptores a controlar que poderá acontecer sem a devida supervisão após um longo período de falta de alimentação.
| Impulso | Estado de funcionamento |
| 1 | Ativa apenas a secção R1 |
| 2 | Ativa apenas a secção R2 |
| 3 | Ativa as secções R1 e R2 |
| 4 | Desativa as secções R1 e R2 |
Diagrama
Atenção
BIS-414 230V está adaptado para funcionar com botões de pressão equipados com lâmpada neon.
Atenção
BIS-414 24V está adaptado para funcionar com botões de pressão equipados com lâmpada neon.
Aplicação
Dados Técnicos
alimentação BIS-414 230V: 230V AC
BIS-414 24V: 24V AC/DC
corrente máxima: 2x(<8A)
contacto: separado 1P
corrente de controlo:
atraso de ligação: 0,1÷0,2sec
tempo regulável:1÷12min
sinalização de ativação: LED verde
sinalização de ativação do contacto: LED vermelho
consumo: 0,8W
temperatura de funcionamento: -25÷50°C
ligação: terminal de parafuso 2,5mm²
dimensões: 1 módulo (18mm)
fixação: em calha TH-35mm
