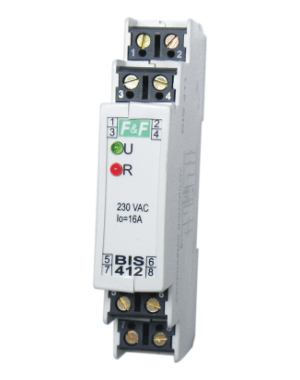

Relé bi-est. grupo 230VAC 10A parafuso 1mód. BIS-412

Descrição

Com impulsos de controlo 'ACTIVAÇÃO GERAL' e 'DESACTIVAÇÃO GERAL'



Em calha TH-35mm.



Aplicação

BIS- 412 relé eletrónico bi-estável foi desenhado para operar em grupo. Cada relé permite a ativação e desativação do receptor controlado depois de um impulso de corrente através de um botão de controlo local (botão de pressão). A configuração de grupo permite a ativação e desativação de todos os receptores ligados a relés individuais por botões de controlo centrais.



Funcionamento

Controlo local

O receptor é ativado depois de um impulso de corrente desencadeado por um botão local  de controlo do grupo. O contacto do relé é colocado na posição 7-10. Depois do próximo impulso de corrente, o receptor será desativado (o contacto do relé retorna à posição 7-12 ).

Controlo Central

DESATIVAÇÃO GERAL - depois de um impulso de corrente desencadeado por um botão central, todos os receptores são desactivados (independentemente do seu estado, i.e. desativação ou ativação) que são controlados separadamente por relés individuais. O contacto de cada relé é colocado na posição 7-12.

ATIVAÇÃO GERAL - depois de um impulso de corrente desencadeado por um botão central, todos os receptores serão activados (independentemente do seu estado, i.e. desativação ou ativação) que são controlados separadamente por relés individuais. O contacto de cada relé é colocado na posição  7-10.



Diagrama

230V



24V





Atenção

BIS-412 230V está adaptado para funcionar com botões de pressão equipados com lâmpada neon.



 Atenção

BIS-412 24V não está adaptado para funcionar com botões de pressão equipados com lâmpada neon.



Aplicação

Esquema de um sistema de grupo



Exemplo de divisão de dois grupos





Dados Técnicos

alimentação  BIS-412 230V:  230V AC

                   BIS-412 24V:24V AC/DC

corrente máxima: <16

contacto: separado 1P

corrente de controlo:

atraso de ligação: 0,2sec

sinalização de ativação: LED verde

sinalização de ativação do contacto: LED vermelho

consumo: 0,8W

temperatura de funcionamento: -25÷50°C

ligação: terminal de parafuso 2,5mm²

dimensões: 1 módulo (18mm)

fixação: em calha TH-35mm
