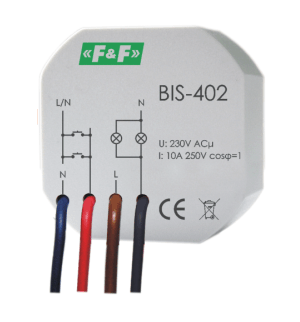

Relé bi-estável 230V 10A p/ apar. Ø60 BIS-402

Com aplicação dentro de caixa de aparelhagem

Aplicação

Os relés de pulsos eletrónicos bi-estáveis permitem ao utilizador atuar sobre a iluminação ou outros aparelhos através de várias localizações através de botoneiras de controlo ligadas em paralelo.

Funcionamento

O receptor é ativado pelo impulso de corrente através da atuação de qualquer botão de pressão ligado ao relé. O receptor é desativado por outro impulso ou após um tempo predefinido.

O relé não memoriza a posição do contacto do relé, i. e., em casos de falha de alimentação, e subsequente retoma da mesma, o contacto do relé ficará na posição desligado. Esta solução previne a actuação automática dos receptores a controlar que poderá acontecer sem a devida supervisão após um longo período de falta de alimentação.

Diagrama

Atenção

O BIS-402 está adaptado para funcionar com botões de pressão equipados com lâmpada fluorescente.

Dados Técnicos

alimentação:  230V AC

corrente máxima: <10A

corrente de controlo: <1mA

atraso de ligação: 0,1÷0,2sec

ligação: fio 4×1mm²; c=10cm

consumo: 0,4W

temperatura de funcionamento: -25÷50°C

dimensões:Ø55, h=13mm

fixação: caixa de aparelhagem Ø60
