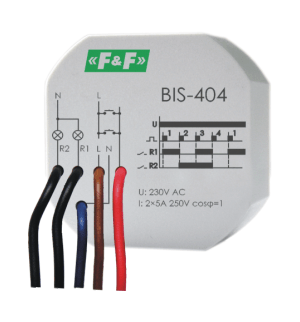

Relé bi-est. Seq. Un=230V I=10A p/ Ø60 BIS-404
Com aplicação dentro de caixa de aparelhagem
Aplicação
Os relés de pulsos eletrónicos bi-estáveis permitem ao utilizador atuar sobre a iluminação ou outros aparelhos através de várias localizações através de botoneiras de controlo ligadas em paralelo.
Funcionamento
Ativando o relé num novo ciclo de fase faz-se através de um impulso criado por qualquer botão de pressão ligado ao relé. O relé não memoriza a posição do contacto do relé, i. e., em casos de falha de alimentação, e subsequente retoma da mesma, o contacto do relé ficará na posição desligado.
Esta solução previne a atuação automática dos receptores a controlar que poderá acontecer sem a devida supervisão após um longo período de falta de alimentação.
| Impulso | Estado de funcionamento |
| 1 | Ativa apenas a secção R1 |
| 2 | Ativa apenas a secção R2 |
| 3 | Ativa as secções R1 e R2 |
| 4 | Desativa as secções R1 e R2 |
Atenção
O BIS-404 está adaptado para funcionar com botões de pressão equipados com lâmpada fluorescente.
Diagrama
Aplicação
Dados Técnicos
alimentação: 230V AC
corrente máxima: 2x(<5A)
corrente de controlo:
atraso de ligação: 0,1÷0,2sec
ligação: 5×DY 1mm²; c=10cm
consumo: 0,56W
temperatura de funcionamento: -25÷50°C
dimensões: Ø55, h=13mm
fixação: caixa de aparelhagem Ø60
