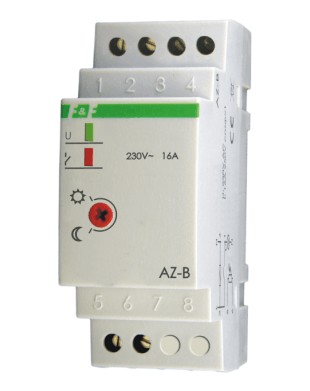

Int. crepuscular UN=12-264V I=16A 2módulos AZ-B UNI

AZ-B           com sonda Ø10

Aplicação

O interruptor crepuscular AZH-B utiliza-se para manter ligada a iluminação de estradas, entradas, montras, neons ou qualquer outro sítio a partir do anoitecer desligando automaticamente ao amanhecer.

Funcionamento

O interruptor deve ser colocado num local com acesso permanente à luz do dia, que devido à sua alteração de intensidade irá ligar ou desligar a iluminação. A altura exata de atuação pode ser acertada por um potenciómetro. Colocando na direção de "meia lua" irá atrasar a sua atuação para ligar, ligando mais cedo na direção do "sol". O interruptor está equipado com um sistema de atraso, anulando a influência como trovões no seu funcionamento.

Diagrama

Outras informações

Sistema de controlo por contactor quando o total de potência a ser actuada excede o máximo permitido pelo interruptor crepuscular.

Atenção

No caso do comprimento do cabo da sonda ser superior a 10 mt. não deve ser montado junto/paralelamente a cabos de alimentação.

Atenção

No caso de ensaio de uma unidade deve tapar completamente apenas a sonda com uma caixa de cartão ou uma roupa grossa e escura. Se tapar apenas com um dedo poderá não ser suficiente porque a luz do sol é muito forte e pode passar por um plástico ou pelo corpo humano.

Dados Técnicos

alimentação AZ-B: 230V AC

corrente máxima: <16A

nível de acionamento (alcance): 2÷1000Lx

nível de acionamento (de fábrica): ar. 7Lx

histerese: ar. 15Lx

tempo de atraso à ação: 1÷15seg.

tempo de atraso ao repouso: 10÷30sec

consumo: 0,8W

nível de proteção: IP 65

ligação: Parafusos 2,5mm²

temperatura de funcionamento: -25÷50°C

dimensões: 2 módulos (35mm)

fixação: em calha DIN TH-35 mm
