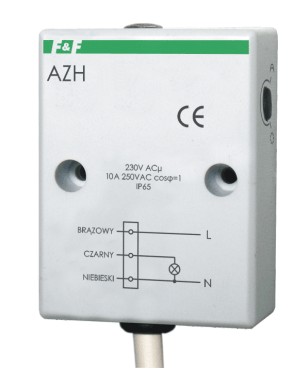

Int. crepuscular I=10A herm. c/ cabo 0,8m AZH

Aplicação

O interruptor crepuscular AZH utiliza-se para manter ligada a iluminação de estradas, entradas, montras, neons ou qualquer outro sítio a partir do anoitecer desligando automaticamente ao amanhecer.

Funcionamento

O interruptor deve ser colocado num local com acesso permanente à luz do dia, que devido à sua alteração de intensidade irá ligar ou desligar a iluminação. A altura exata de actuação pode ser acertada por um potenciómetro. Colocando na direção de "meia lua" irá atrasar a sua atuação para ligar, ligando mais cedo na direção do "sol". O interruptor está equipado com um sistema de atraso, anulando a influência como trovões no seu funcionamento.

Diagrama

Outras Informações

Sistema de controlo por contactor quando o total de potência a ser atuada excede o máximo permitido pelo interruptor crepuscular.

Atenção

No caso de ensaio de uma unidade deve tapar completamente o aparelho com uma caixa de cartão ou uma roupa grossa e escura. Se tapar apenas com um dedo poderá não ser suficiente porque a luz do sol é muito forte e pode passar por um plástico ou pelo corpo humano.

Dados Técnicos

alimentação: 230V AC

corrente máxima: <10A

nível de acionamento (alcance): 2÷1000Lx

nível de acionamento (de fábrica): ar. 7Lx

histerese: ar. 15Lx

tempo de atraso à ação: 1÷15seg.

tempo de atraso ao repouso: 10÷30sec

consumo: 0,56W

nível de proteção: IP 65

cabo de ligação: OMY 3×0,75mm²; compr.=0,8m

temperatura de funcionamento: -25÷50°C

dimensões:50×67×26mm

fixação: dois parafusos na parede

Atenção

É possível a implementação de tensões de funcionamento diferentes das indicadas nos dados técnicos, nomeadamente, 12V, 24V, 48V e 110V AC/DC e outras.
